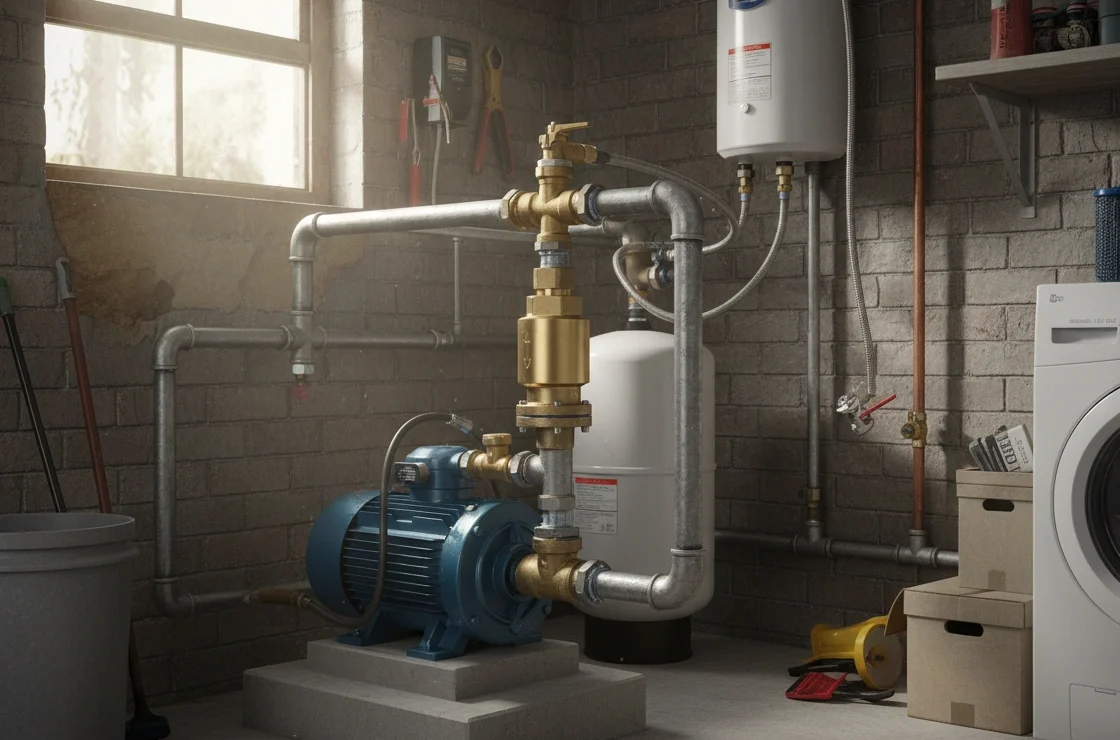

شیر یک طرفه

توضیحات

مشخصات فنی شیر یکطرفه (چک ولو)

شیر های یک طرفه یا چک ولو از لحاظ کاربردی و تحمل فشار در انواع رده و کلاس ها، موجود بوده و با مواد و متریال گوناگونی طراحی و اجرا می شوند. در ادامه به شرح ویژگی ها، عملکرد و مزایا انواع شیر یکطرفه خواهیم پرداخت.

انواع شیر یکطرفه برنجی

• شیر یکطرفه سوپاپی (شیر یکطرفه فنردار): به این شیر، شیر خودکار سوپاپی و شیر خودکار فنری هم گفته می شود. در زمان برقراری جریان سیال، فنر پشت دیسک فشره شده و منجر به برقراری جریان می شود. به محض قطع شدن جریان، فنر به حالت اولیه خود بازگشته، شیر بسته می شود و مانع از بازگشت سیال خواهد شد.

• شیر یکطرفه، چک ولو یا شیر خودکار چیست؟

  شیر یک طرفه یا چک ولو (check valve) که نوعی از شیر های کنترلی صنعتی است، برای کنترل سیال به اپراتور نیاز ندارد. در این شیر ها، سیال تنها از یک طرف شیر عبور داده می شود و بازگشت سیال در مسیر مخالف امکان پذیر نیست. معمولا در برخی از سیستم های لوله کشی صنعتی همراه با شیر های کشویی از یک شیر یک طرفه نیز استفاده می شود تا بدون نیاز به اپراتور، امکان کنترل سیال در فشار پایین وجود داشته باشد.

  عملکرد شیر یکطرفه

  برای باز شدن این نوع از شیرآلات در خطوط پایپینگ (لوله کشی صنعتی) نیاز به یک فشار حداقلی می باشد، که به آن فشار کراکینگ (Cracking) گفته می شود. با وجود این فشار حداقلی، دریچه شیر یک طرفه باز شده و باعث عبور سیال خواهد شد. فشار کراکینگ در انواع شیر ها، با سایز و جنس های مختلف متغیر است. یکی از موارد مهم در انتخاب شیر یک طرفه، بررسی فشار حداقلی (Cracking) است که در طراحی پایپینگ (لوله کشی صنعتی) و انتخاب شیرآلات باید مد نظر گرفته شود. حال اگر این فشار حداقلی کاهش پیدا کند، مجرابند این شیر، که می تواند به طور مثال دیسک باشد، به حالت اولیه خود باز می گردد، بدین صورت اگر در خطوط لوله کشی، فشار یا برگشتی داشته باشیم، هر چه سریعتر فرآیند بسته شدن شیر مانع آن می گردد.
